פעילות מליחות – מוליכות

בפעילות זו תלמדו על הקשר בין מוליכות למליחות בתמיסת מי מלח. לאחר מכן תמדדו באמצעות מד מוליכות את המליחות של מקור מים טבעיים.
מדידת המליחות של מקור מים טבעיים ע"י מד מוליכות

תוכן עניינים

הקדמה

בפעילות זו תלמדו על הקשר בין מוליכות למליחות בתמיסת מי מלח. לאחר מכן תמדדו באמצעות מד מוליכות את המליחות של מקור מים טבעיים.

ציוד נדרש

  • 3 תילים מוליכים תנין – תנין
  • זמזם (ניתן גם נורת לד 3 וולט אם מבצעים במבנה)
  • מים מזוקקים בכוס
  • מלח
  • סוללות עם בית סוללות מתאים

מהלך הפעילות

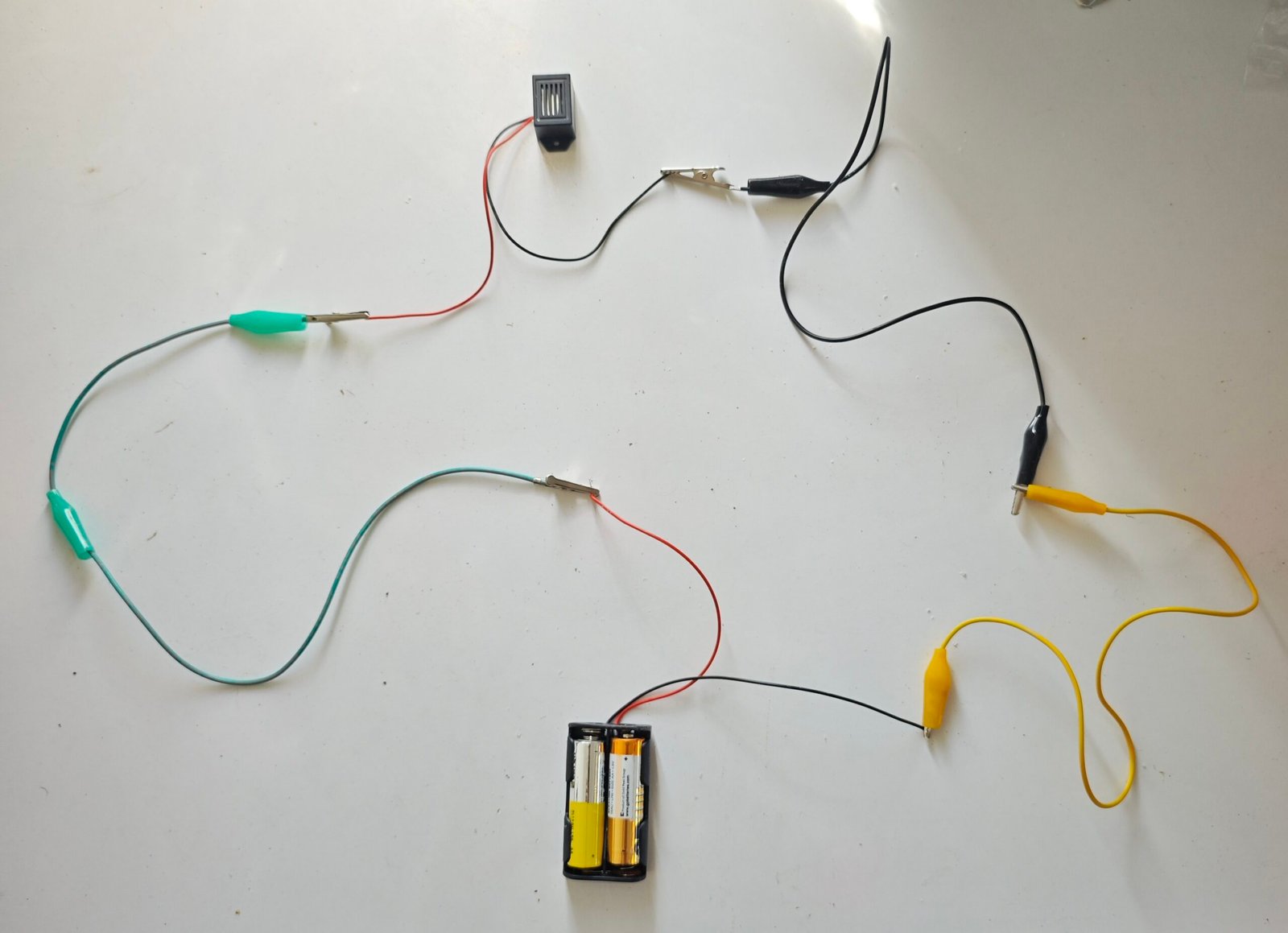

  1. חברו את המעגל החשמלי בתמונה באמצעות 3 התילים המוליכים. שימו לב שהתיל השחור מהסוללות מחובר לתיל השחור של הזמזם (לא ישירות) והתיל האדום של הסוללה מחובר לתיל האדום של הזמזם. בדקו שהזמזם עובד.

אם הזמזם עובד, עברו לשלב הבא.

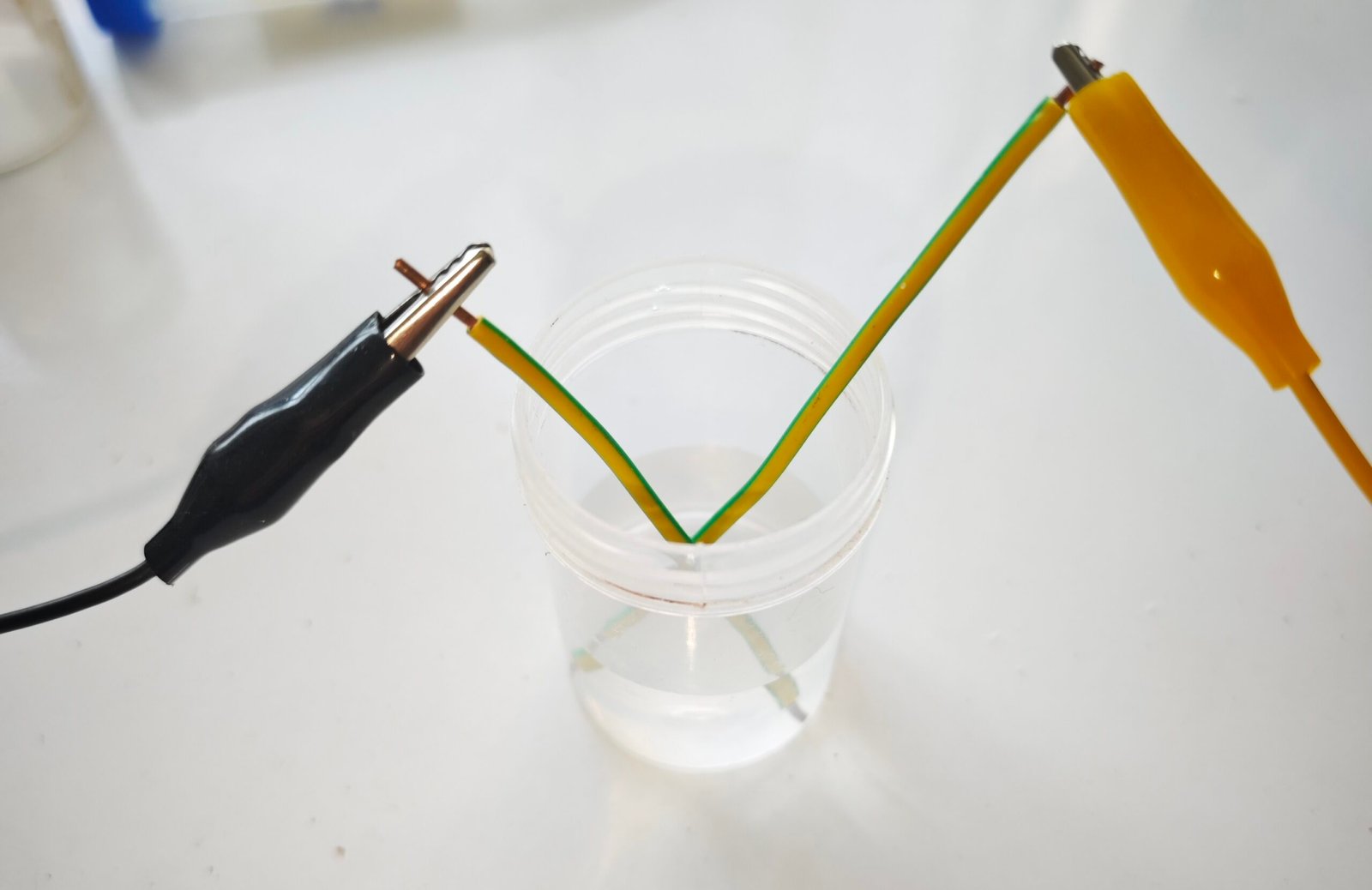

2. כעת יש לחבר את המעגל דרך המים המזוקקים. נתקו 2 תילים זה מזה (בתמונה 1 את הירוק לנתק מהצהוב) והכניסו את האלקטרודות שלהם לתוך הכוס עם המים כמתואר בתמונה:

3. במצב זה, שהמעגל החשמלי הוא דרך מים מזוקקים הזמזם לא עובד. מדוע?

4. כעת הוסיפו לכוס את המלח. האם הזמזם עובד כעת? האם בעוצמה זהה למה שהיה בסעיף 1?

5. נסחו מסקנה העולה מהתצפית.

מדידת המליחות של מקור מים טבעיים

כעת מדדו את המליחות של מקור המים הטבעיים ע"י מד המוליכות.

אופן הפעולה של מד המוליכות

בקצה המד יש שתי אלקטרודות שמפעילות מתח חשמלי ביניהן. כאשר יש מלח שהתמוסס במים, יש נושאי מטען במים שהם היונים שהרכיבו את המלח ולכן נוצר זרם חשמלי. המכשיר מודד את היחס בין המתח לזרם וכך מודד את ההתנגדות החשמלית (או המוליכות) של המים. במכשיר יש גם מד טמפרטורה על מנת לפצות על השינויים במוליכות הנגרמים בגלל שינויים בטמפרטורה.

המכשיר מודד את המליחות ע"י המוליכות החשמלית (מוליכות= \frac{1}{R})

מודד עד 1% מלח.

אופן המדידה

  1. ראשית יש לכייל את המכשיר ע"י תמיסת מלח שמילחותה ידועה. טבלו את המכשיר בתמיסה. אם התמיסה היא 0.3% מלח הקריאה של המד צריכה להיות 3000. על מנת לכייל את המכשיר יש ללחוץ לחיצה ארוכה על CAL עד שהקריאה מהבהבת. באמצעות החיצים לכוון את הקריאה כך שתראה את המליחות הנכונה ביחידות PPM. בסוף הכיוונון שוב ללחוץ על CAL לחיצה ארוכה.
  2. כעת טבלו את המכשיר בתמיסה שאתם רוצים למדוד את מליחותה. אל תשכחו לפתוח את המכסה של המכשיר 😂
  3. עליכם למדוד 2 דגימות, את מקור המים הטבעי לידכם ועוד מקור מים נוסף (ניתן לבקש מהמדריך או המדריכה) אם אין לכם.
  4. את תוצאות המדידה עליכם להגיש למורה שלכם.

משמעות תוצאה המדידה

המכשיר מודד ביחידות ppm (חלקים למיליון). על מנת לקבל את התוצאה באחוזים יש לחלק את התוצאה ב10,000. כל 1000 ppm הם התנגדות של כ-8 אוהם לכל ס"מ מי מלח ( מוליכות של 1.25 מיליסימנס לס"מ). אם יצא לכם 2300 ppm אז אחוז המלח במים הוא 0.23%.

מים מליחים הם מים עד 0.5 % מלח. למידע נוסף על מליחות והכל על מלח וים המלח תוכלו למצוא בפוסט הזה בבלוג.

ספרו לנו מה מדדתם ומה תוצאות המדידה (עם תמונות) בתגובות!
